路由器回收曝光：7品牌11款WiFi4路由器横拆对比

    回收积攒了十几个损坏的路由器，故障五花八门，有的灯不亮，有的不发射信号，有的存不住信息，有的频繁死机。

    都是新机才卖几十块钱又不是不能上网档次的WiFi4，最老的已出厂12年，最破的乌克兰成色，基本没有维修价值。挑几个有代表性的拆一把搞搞科研，然后送去废品站。专业人士做高大上的新机横评，咱没那个能力和资源，只能搞破烂横拆。

    开整。

1、壳体构件

    所有产品主板都是安装在后盖主体上，揭开前盖，主板一览无余。中兴的左右侧板是单体配件，一共4块外壳，其余型号都是2块。

    中兴后盖底部贴有4块软胶垫，隐藏螺丝还防滑防震。

    部分产品壳体内侧标注ABS，部分标注PC+ABS或第7类，壳体材质基本一致。

2、组装方式

    8款使用了螺丝紧固，其余3款靠带限位的隐藏卡扣连接。中兴用了4颗螺丝，TP、磊科、腾达2颗，水星325用了1颗，水星313、迅捷、新华三没用螺丝。

3、拆机难度

    因为是拆废机，手法略显粗暴。水星313最难拆，壳体缝隙直接插不进工具，最后急眼了毛巾一包照墙一抡，应声两半。壳子材料不错，卡扣居然没抡断。迅捷和TP880也不太好拆。有些壳体老化严重一碰就断，好几款卡扣被不同程度拆坏，复原后无法紧密连接。

    整体来说用螺丝固定的更好拆一些，紧固后一般壳体也更整实。新华三是个不结实的典型，壳子硕大用料软薄，用手拿着两端扭动，机身明显扭曲，咯吱咯吱响。水星313和迅捷没有螺丝却是结实的典型，个头小巧壳子厚硬，卡扣粗壮又深又紧(不是发车)，机体硬邦邦一坨。

4、灯光设计

    磊科、腾达、中兴5款产品的LED指示灯是贴片元件，上盖安装了透明导光柱，形状各有不同。TP880装了一块白色半透明塑料件，灯光透出来会变得柔和一些。TP740、水星313、迅捷是开孔加外侧贴纸；水星325和新华三是直接捅了个窟窿透光了事。

    为节约篇幅，只单独罗列系统方案、主控和内存等主要芯片的规格，其余项目简单对比一下。主板上其他能看出品牌型号的元件都是国内厂家的配套产品，大家半斤八两没什么好讨论的。

1、主板尺寸

    因为分了两批拆机，没有全部放一起比较，大体是中兴、TP、磊科的相对大一些，水星、迅捷、新华三的较小。主板尺寸大并不一定就是好，但尺寸大成本肯定要高。新华三壳子最大主板却最小，深得企业级精髓，有趣有趣。

    厚度方面中兴的主板最厚重，层数明显更多，其余主板规格差不多。腾达两款主板都是蓝色的。

2、散热设计

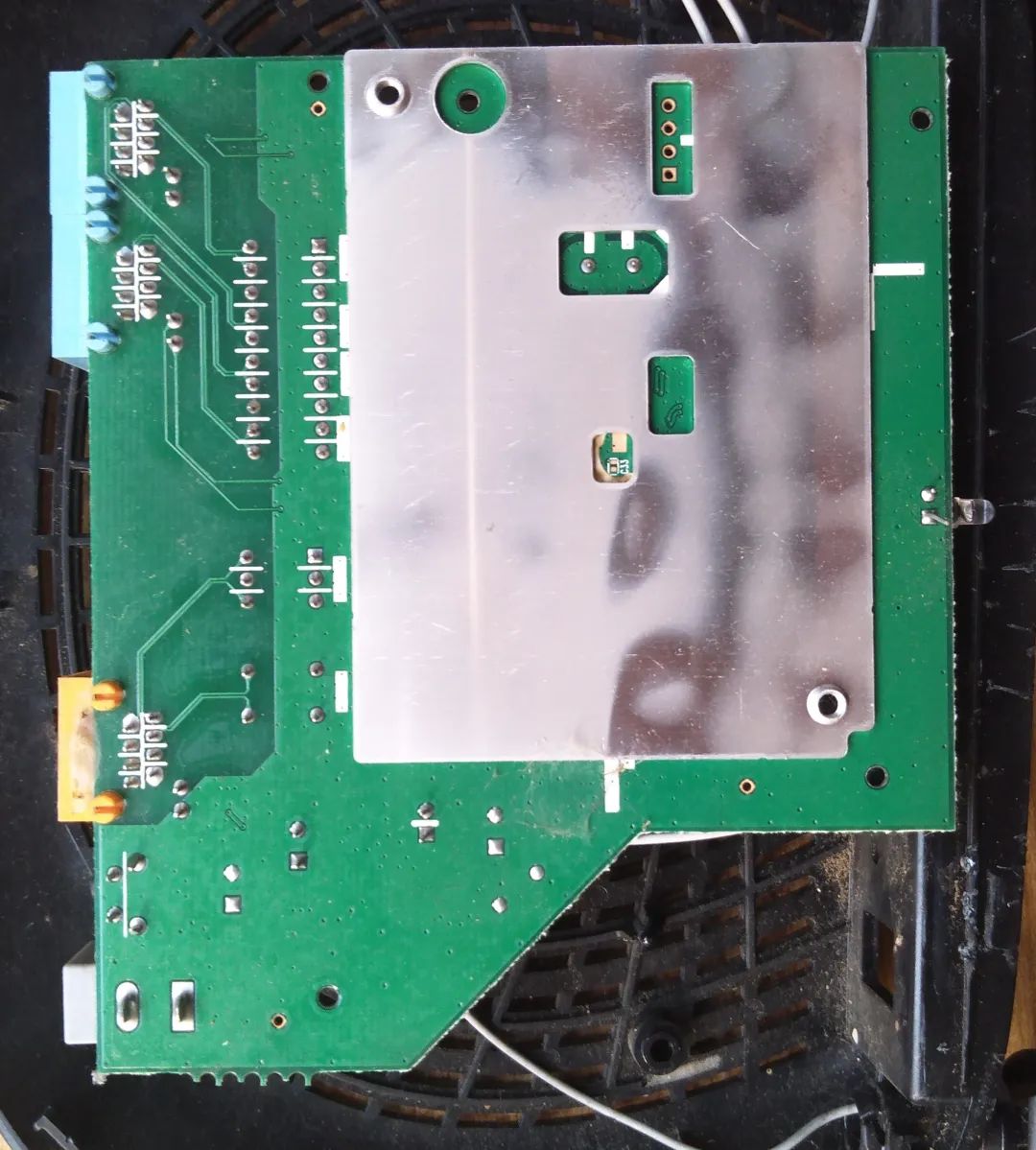

    TP740和磊科主控芯片配置了铝散热片，其他产品都是裸奔。TP880主板背面用螺丝固定了一片铝板协助散热。中兴主板背面设置了裸铜协助散热。

3、网口配置

    TP740、水星313、迅捷、磊科、中兴5口，TP880只有3口，其余型号4口。

    中兴新华三8针，其余4针。均使用无屏蔽罩配件。

    TP880网口带一个指示灯，Link/Act功能二合一。水星、新华三主板只有一个指示灯，其余型号配有多个，可以指示网口工作状态，和网口带灯作用相同。

4、升级串口

    路由器上的TTL串口可以用来刷机、救砖、功能开发。这些低端产品也没什么折腾空间，应该是厂家为了方便维修调试预留。对普通用户来说带不带无所谓，对刷机用户来说还是带着的好。腾达F3、迅捷、TP740没有预留串口针脚焊接孔，其余型号都预留了4个窟窿。只有中兴5600标注了引脚定义。

5、电源功率

    新华三12V1A6W最高，TP和腾达4款9V0.6A5.4W，中兴2款5V1A5W，磊科9V0.5A4.5W，水星迅捷3款5V0.6A3W最低。看起来高低差一倍，其实去掉功率冗余，实际功耗都很低，比较省电。

6、天线配置

    150M产品都是单天线，中兴5502内置2天线，水星313、腾达F3、TP880是3天线，其余产品4天线。

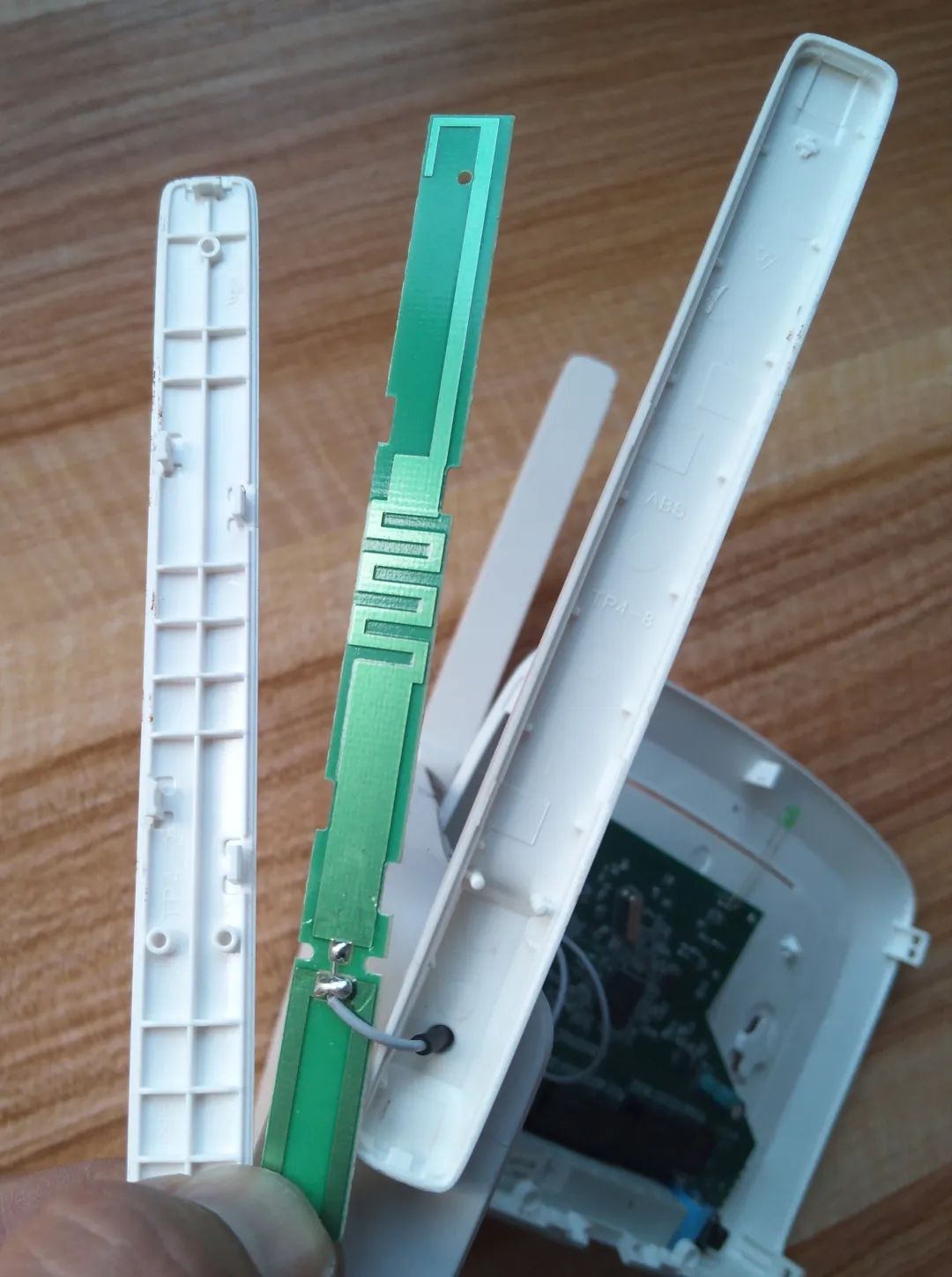

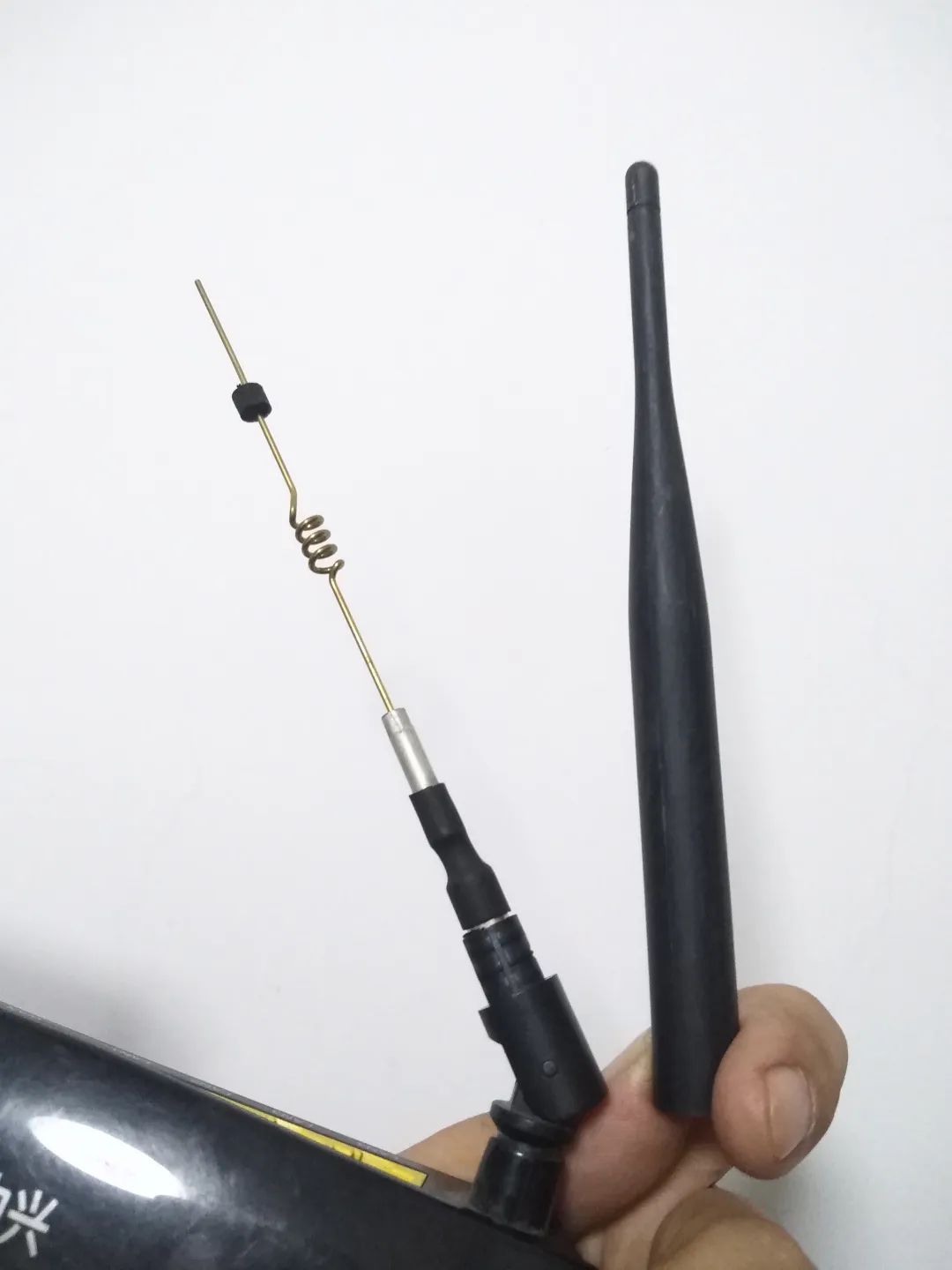

    中兴5600和磊科的天线是黄铜螺杆，中兴5502是铜片，其余产品是PCB。都是5dB天线，PCB明显成本比螺杆更低。水星313的天线壳体可以拆开，展示一下造型。

    遥想当年，在电子厂干流水线时还生产过螺杆天线，现在看起来倍感亲切。当时下图这种结构的生产流程大致是这样的:

    先用机器裁切屏蔽线，外皮、屏蔽层、绝缘层、芯材的尺寸都要很精确。然后裁切端镀锡，装IPX端子的产品打端子。外壳活动组件组装，打铆钉，穿入线材，铆压铜管。铆压螺杆和铜管，与线材焊接成一体，烤热缩管。涂胶组装尾管，质检包装，完工。

    下面来到上主板的核心环节。为了方便对比，把同品牌放一起，就不按亮身份的顺序来了。

1、TP-LINK

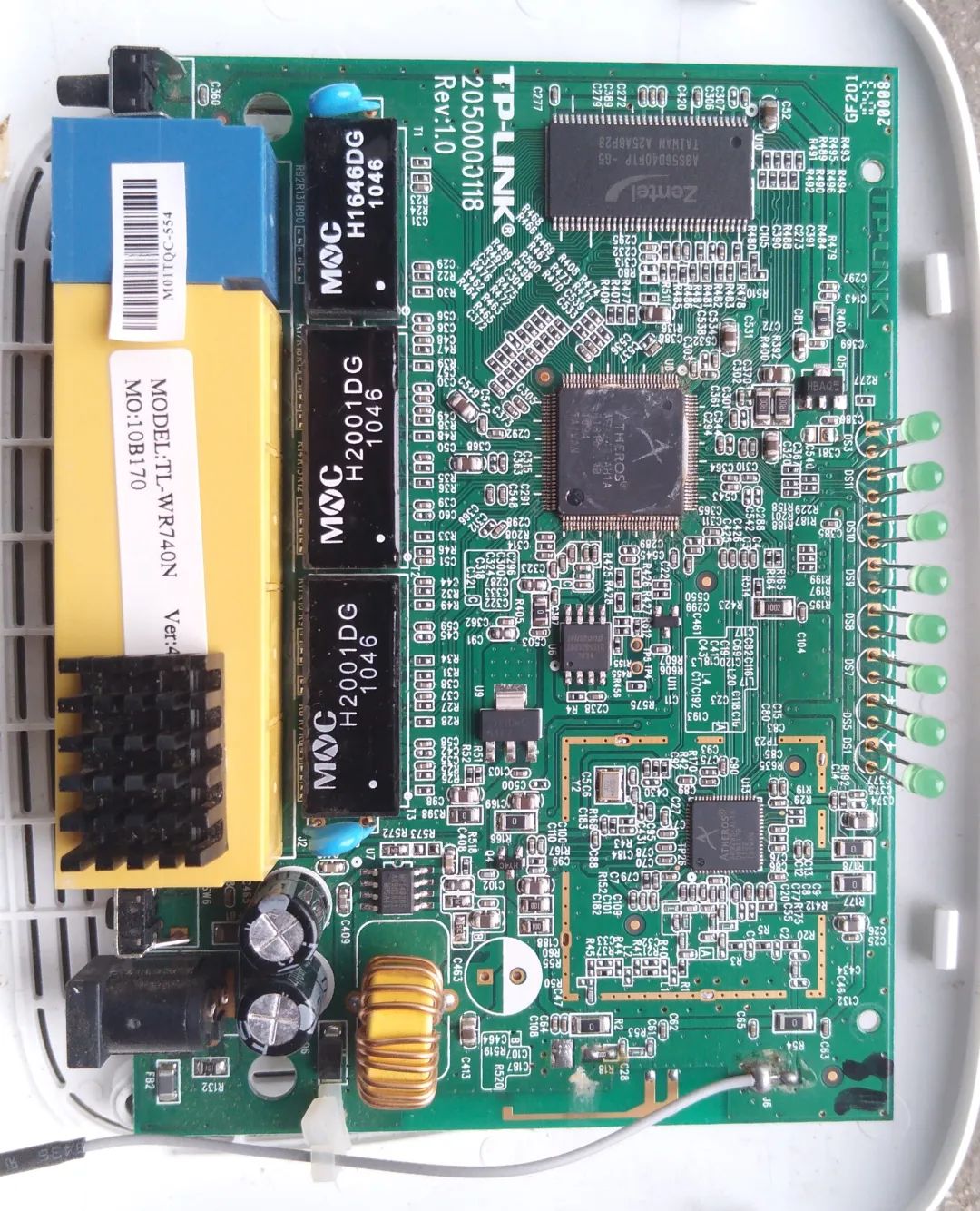

    WR740N。采用美国创锐讯(Atheros)方案，主控芯片AR7240，单核400Mhz，搭配射频芯片AR9285。创锐讯是最早开发出802.11a芯片的三家公司之一，2011年被高通公司收购。台湾力积(Zentel)的内存，容量32MB。台湾华邦(Winbond)4MB的ROM。还有一块看不出品牌的电源管理芯片，型号MP1482DS。

    12年前的古老搭配方案，比较之下用料还是比较足的，和后边的中兴差不多。

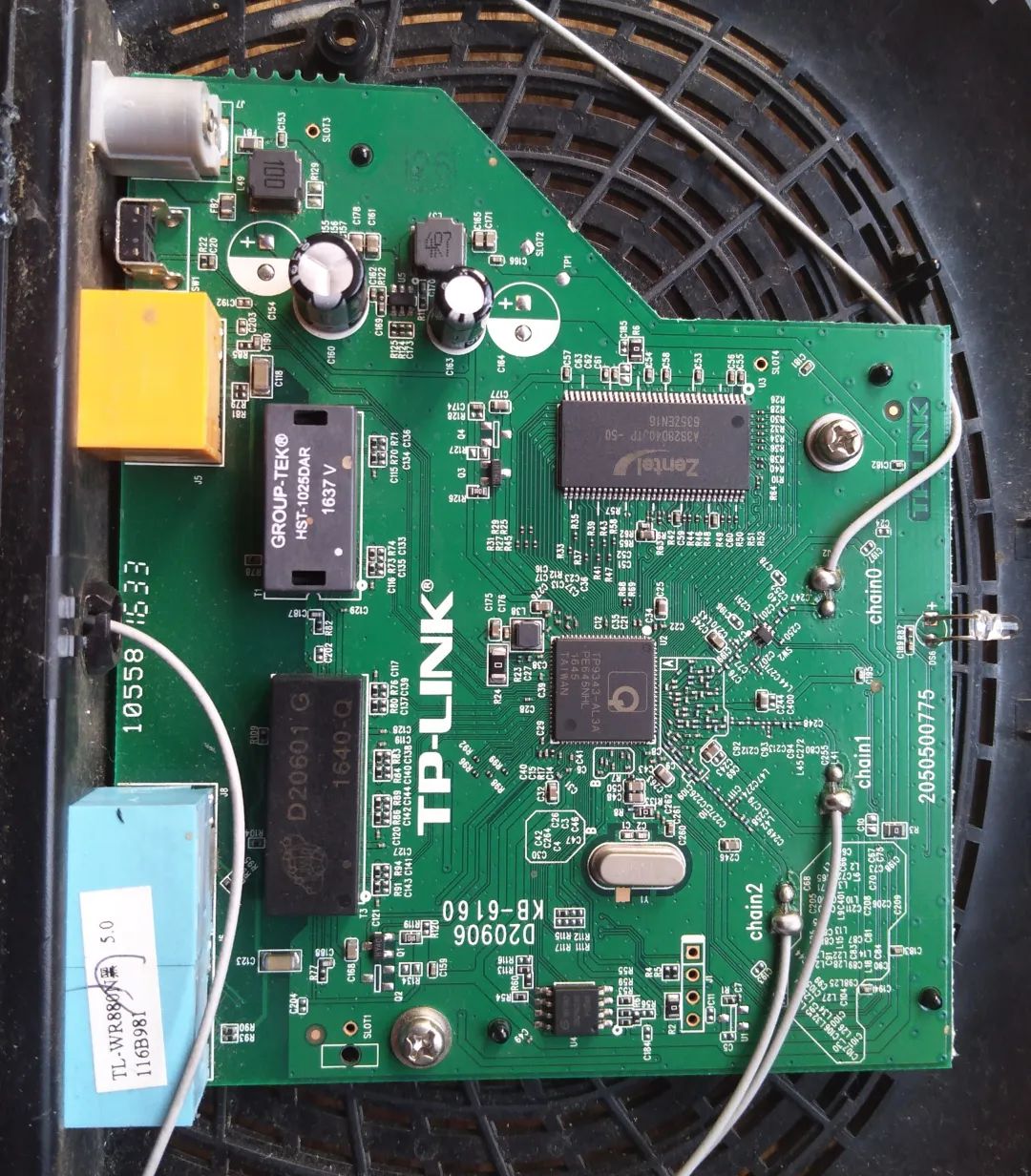

    WR880N。美国高通(Qualcomm)方案，主控芯片TP9343，力积的16MB内存，北京兆易(GigaDevice)的2MB容量ROM。

    查了查这款主控有点意思。因为华硕和博通( Broadcom)深度合作风生水起，高通就拉上TP搞联合开发，把QCA9561芯片阉割了俩接口，打上TP的编号，就成了这款主控。单核750Mhz，3*3MIMO实现450M带宽。此次科研产品中的最高性能CPU。

2、水星MW313R和MW325R ver4.1。

    两款都是台湾联发科(MediaTek)方案，主控芯片MT7628KN，单核580Mhz，集成8MB内存。不同之处仅仅是ROM芯片换了供应商，313是台湾旺宏(MXIC)子公司港宏(KH)的产品，325来自台湾晶豪(ESMT)旗下的宜扬(cFeon)。容量都是1MB。截至目前出场的三款主板存储配置依次减半一代不如一代。

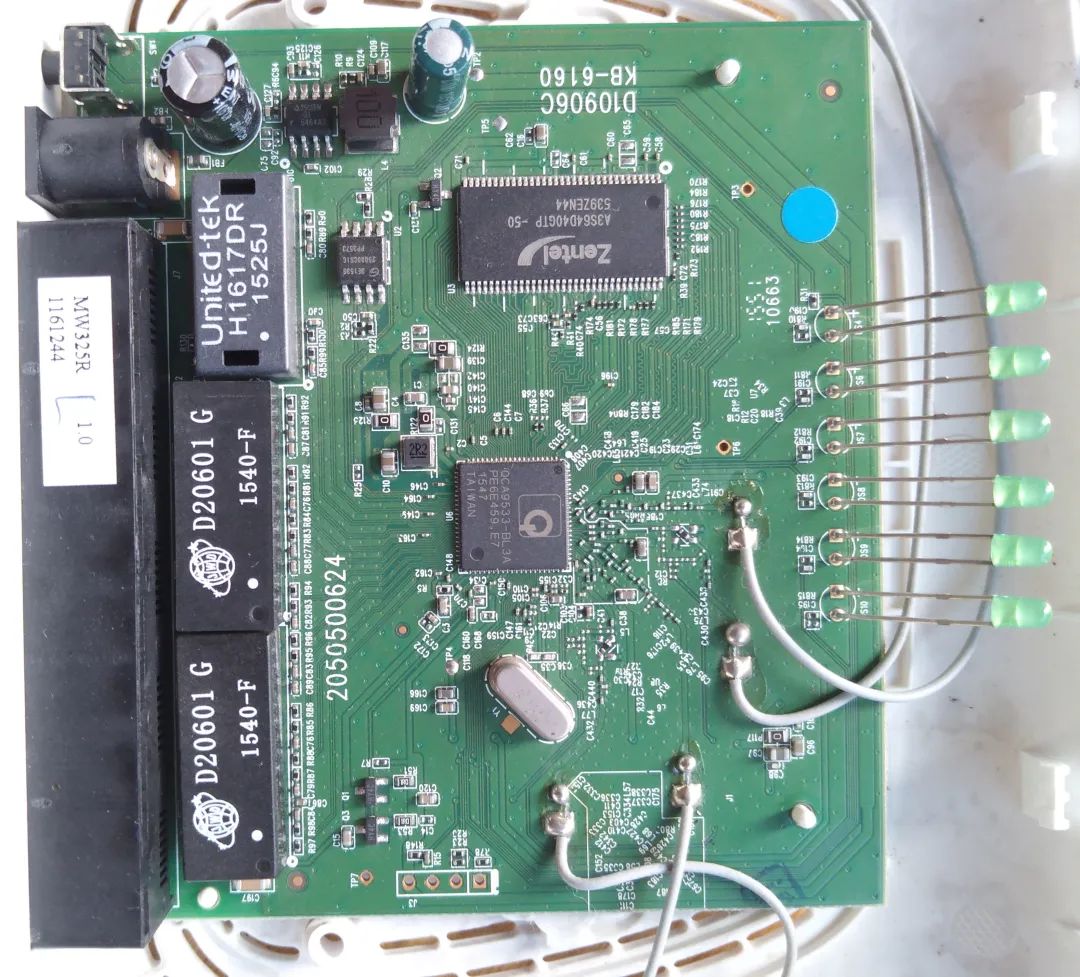

    上面这款325R是4.1版本，同时还拆了一个1.0版本的325R，也是15年产品。两个版本都列出来太乱了，不好描述，所以就不算在总数里了。1.0版本系统是高通方案，主控芯片QCA9533，单核560Mhz，同样是1+8存储，性能配置和上面这俩半斤八两。主板尺寸更大，用料上强一些。主板长这样:

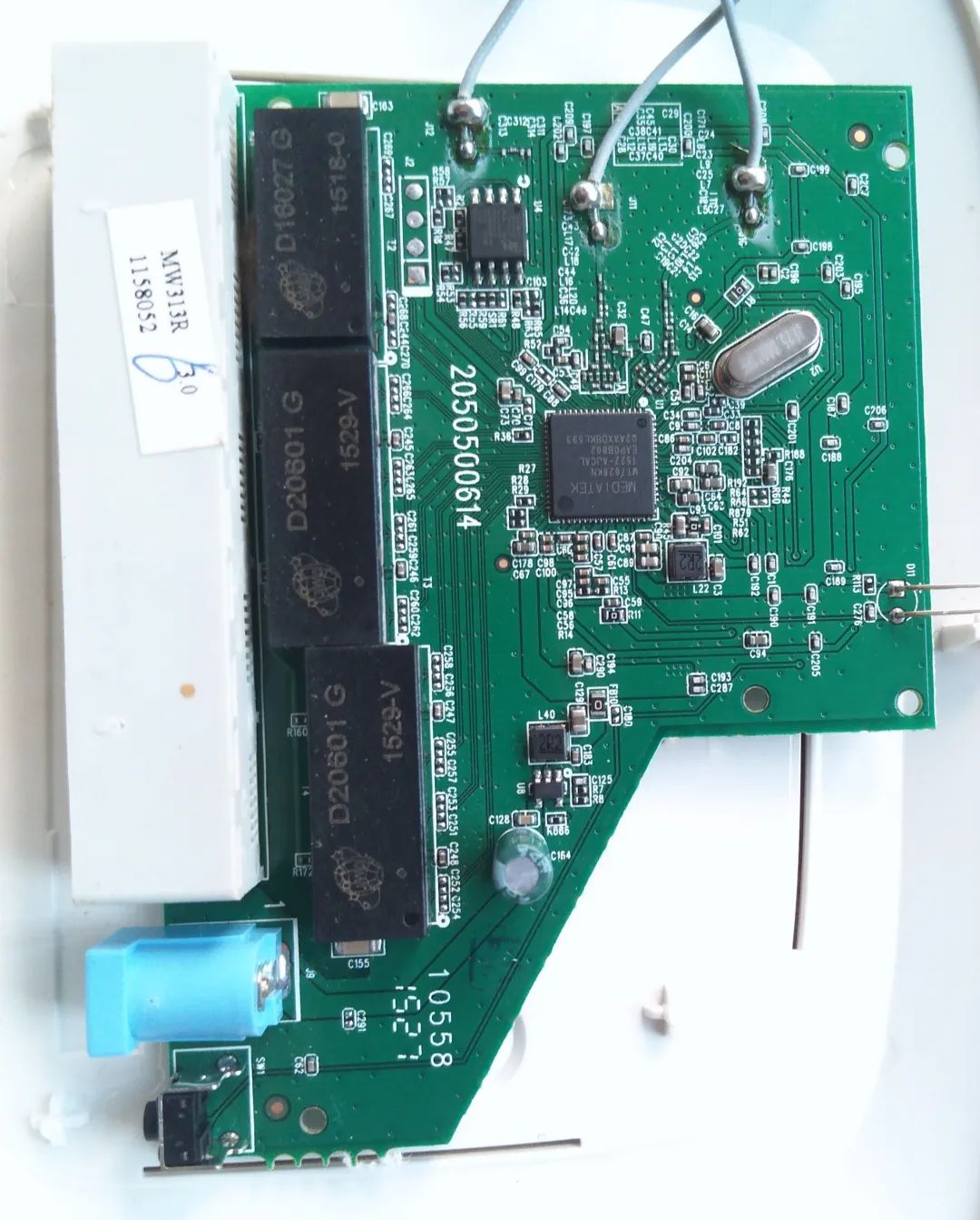

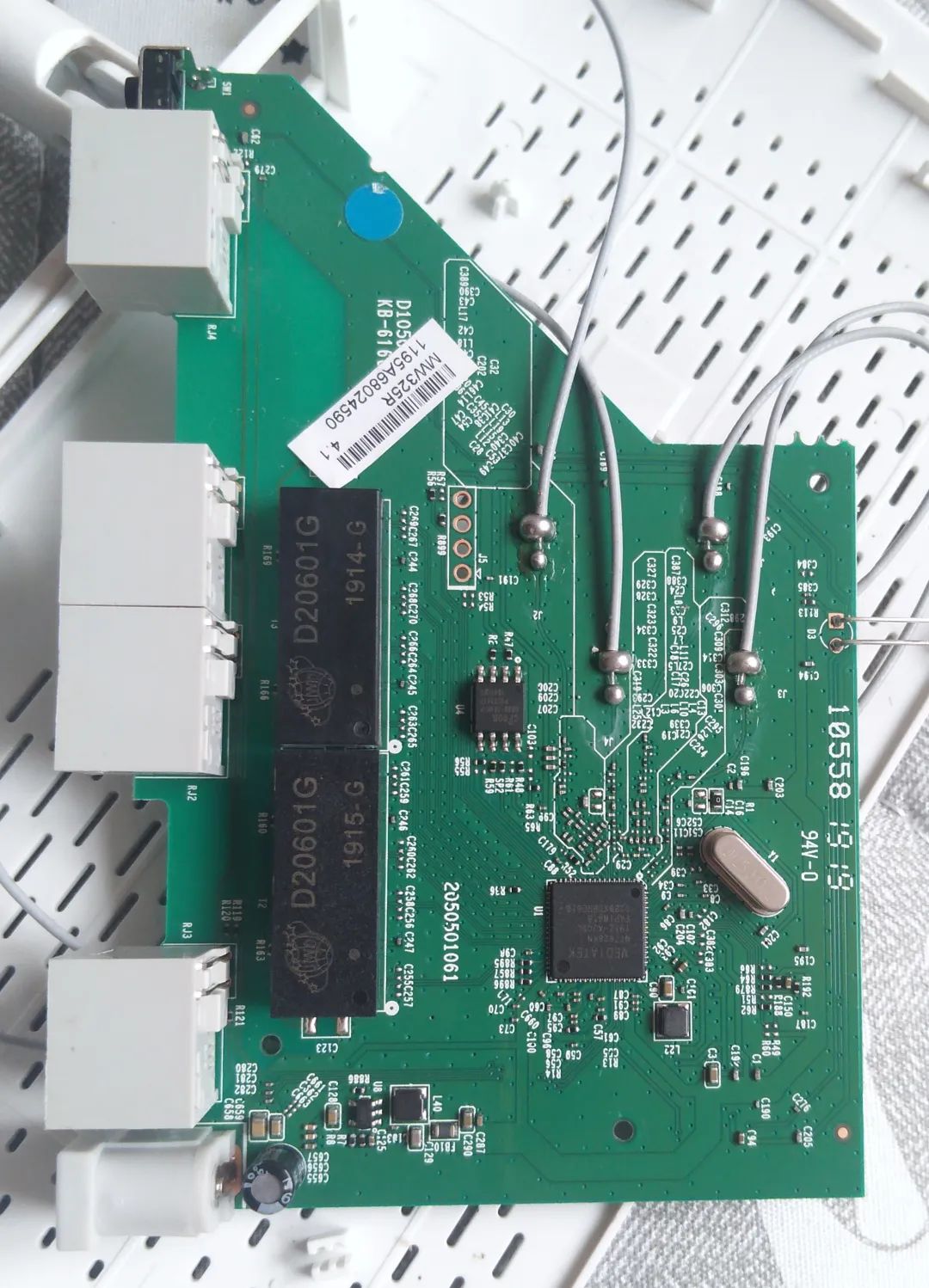

    313和4.1版本的325主板长下面这样，不能说十分相似，只能说一模一样了。网上的拆机图显示从2.0版本就改成联发科方案了。

    那么情况是这样的:2015年313和1.0版本的325同时在售，一个是联发科一个是高通，一个三天线一个四天线，不管懂不懂配置的用户都会认为325比313高级吧？然后悄咪咪改成联发科方案，外观不变。同样的型号，同样的外观，内在完全不同。你以为买的是更高级的325，其实就是买了个313。淘宝35一台的地板价就是这么出来的。套路，全™是套路。

3、腾达F3和FH456。

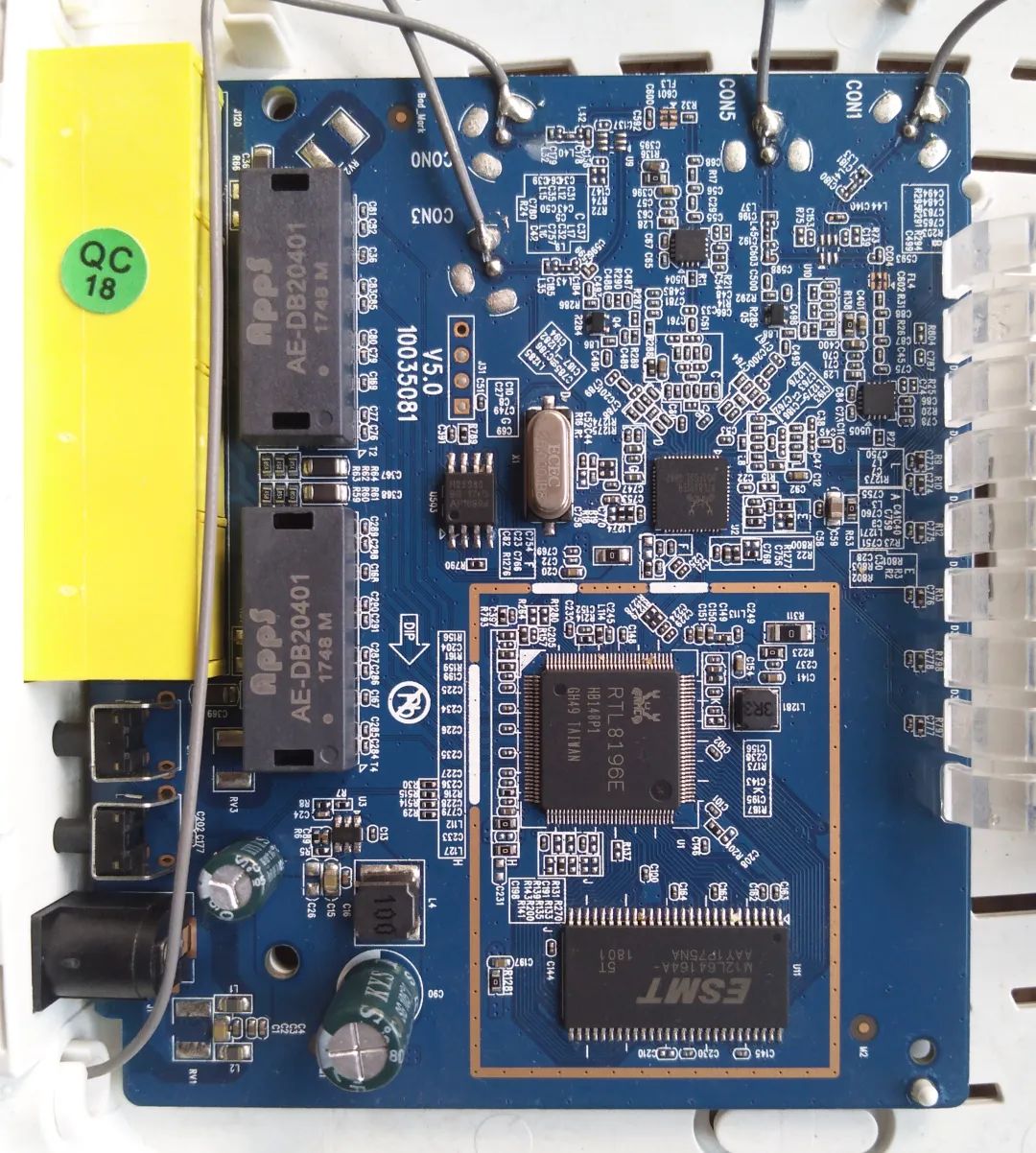

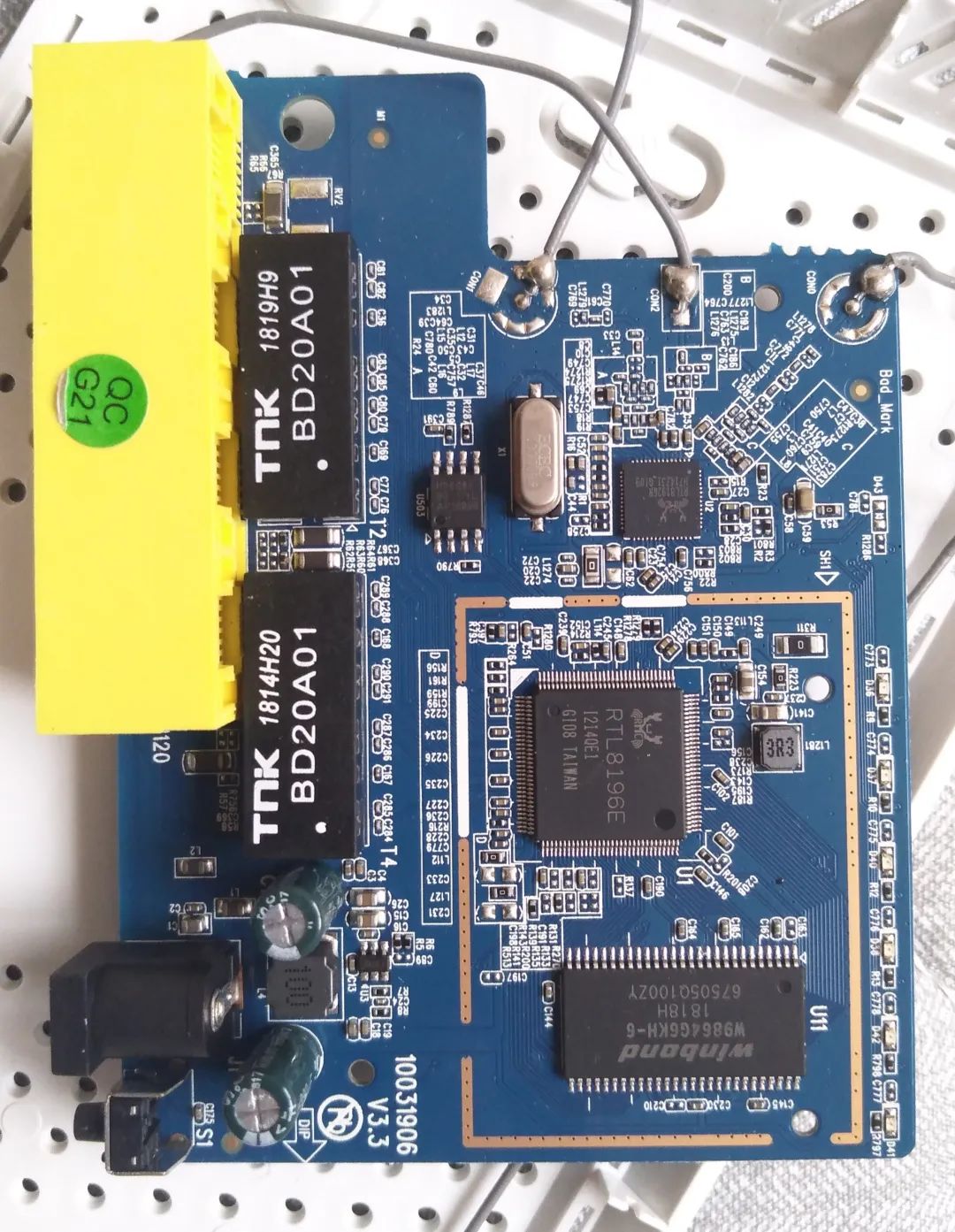

    都是台湾瑞昱(Realtek)的螃蟹方案。主控芯片RTL8196E，单核400Mhz。搭配射频芯片RTL8192ER。螃蟹这个方案像创锐讯早期方案一样，CPU和射频信号部分没有集成在一起。两款都采用了看不出品牌的1MB容量ROM。8MB内存芯片，F3的来自华邦，456的来自晶豪。嗯，又是1+8的配置，怎么都不感觉意外了呢。下图是F3主板。

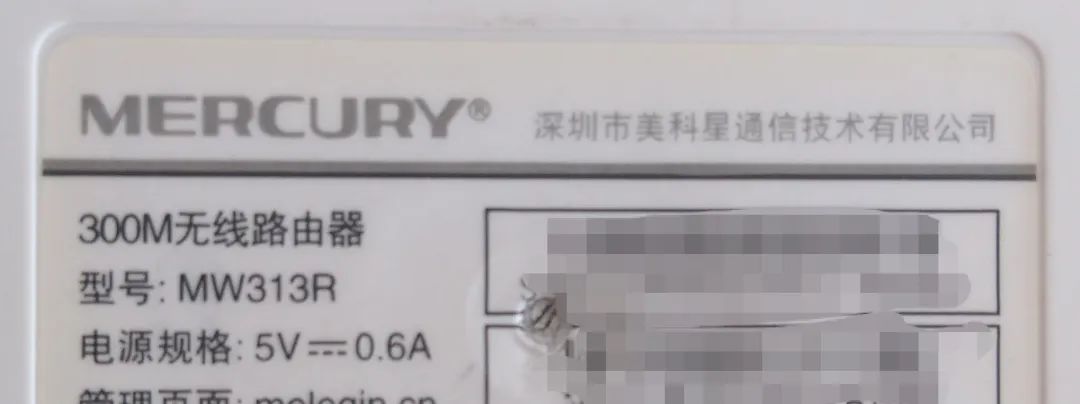

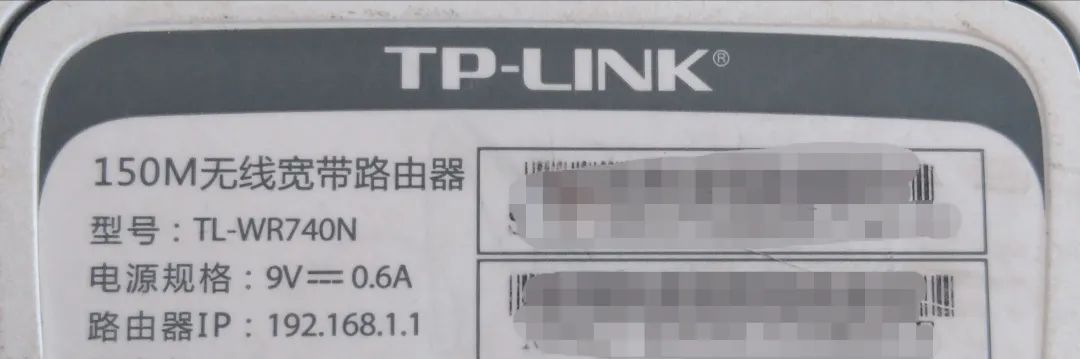

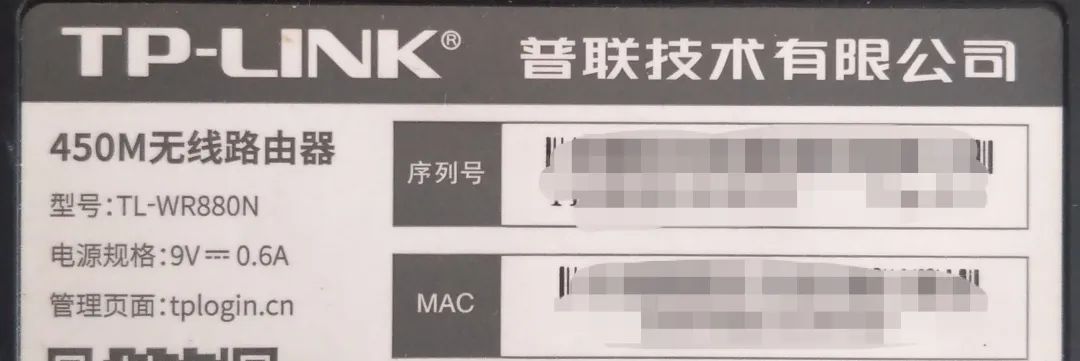

    前面说456鸡贼是为啥呢？咱从这一堆里面挑几个背标，看看大家都是怎么标注无线速率的。

    从上到下分别是150M、300M、450M没毛病吧？看到腾达多出来那个小2了没，那行字意思是信号覆盖450平米，不是450M速率。鸡贼不鸡贼？第一眼很大概率会看错吧？我反正是看错了，看了主板配置一度以为腾达拿2*2MIMO标注450M欺骗消费者。套路，全™是套路。

    这货比F3多了2路外置放大，信号覆盖肯定要强一些。除了外置PA和LNA部分的电路，两块主板几乎一样。多花20块买个强一点的信号值不值？本来觉得还行，这么一鸡贼评价瞬间降了一星。下图就是此次科研唯一的一块带外置放大的主板。

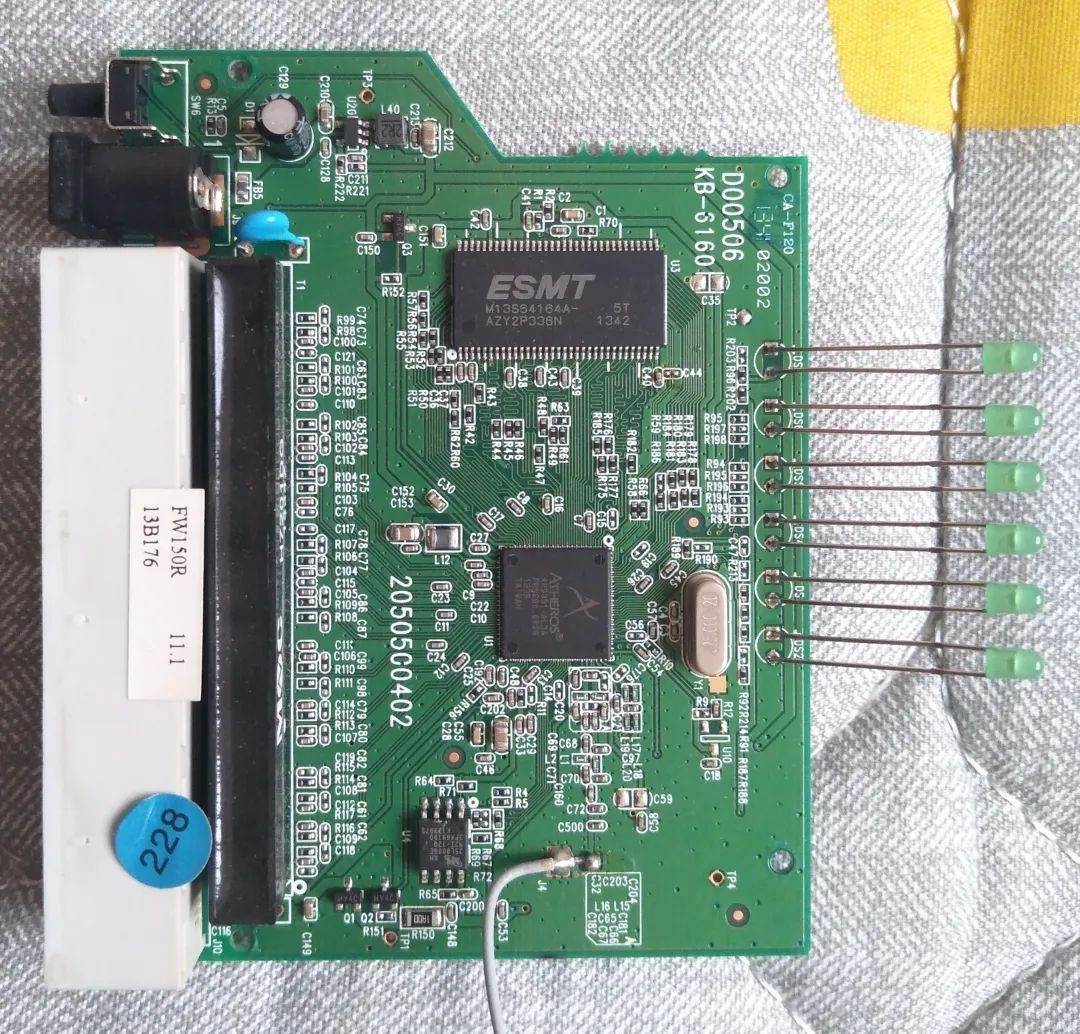

4、迅捷FW150R。

    高通创锐讯方案，主控芯片AR9331，单核400Mhz。晶豪8MB内存，港宏1MB容量ROM。

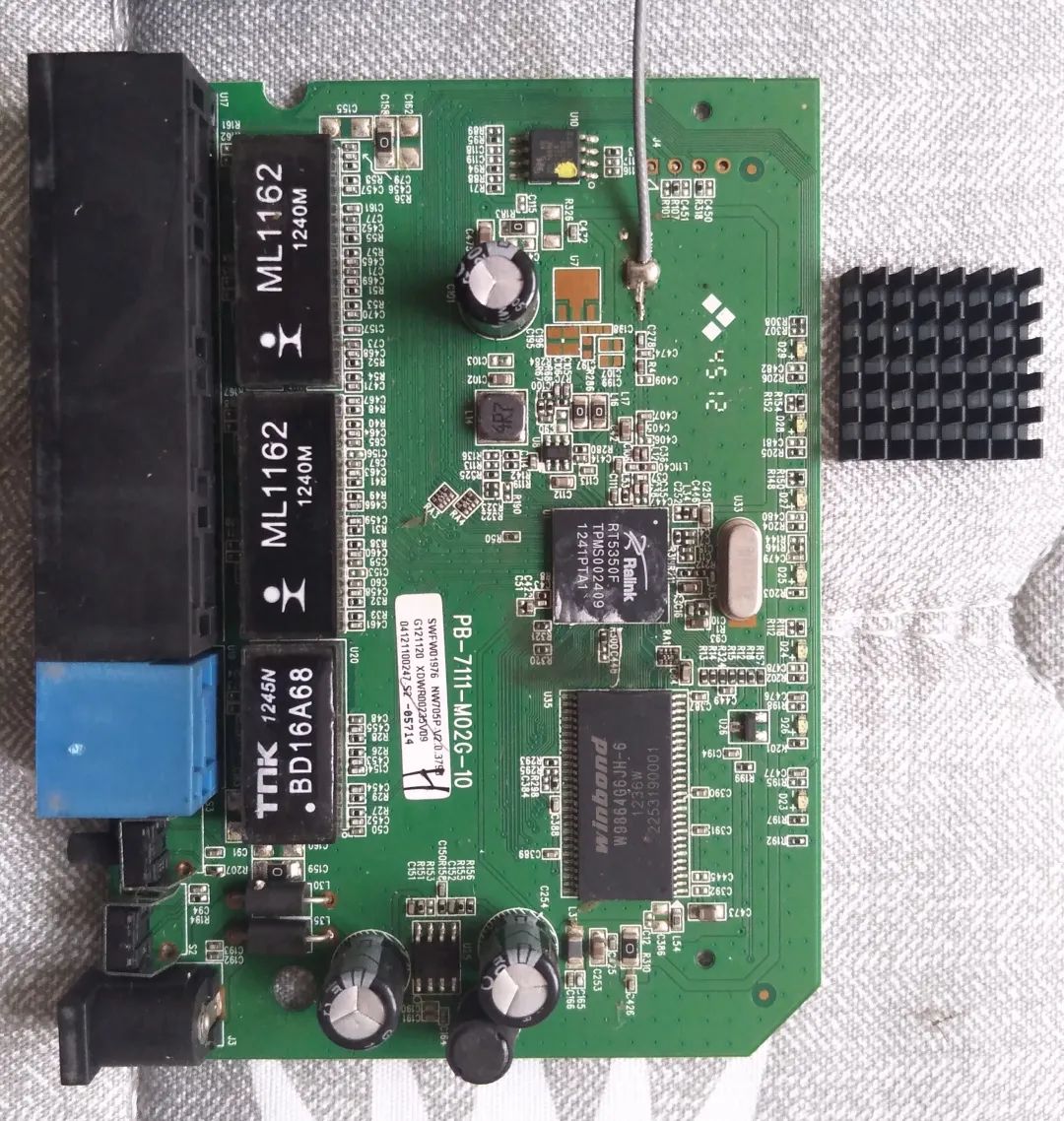

5、磊科NW705P。

    台湾雷凌(Ralink)方案，这公司也是2011年被联发科收购，所以和MTK方案也没多大区别。主控芯片RT5350F，单核360Mhz。华邦8MB内存，港宏2MB容量ROM。还有个台湾天钰(Fitipower)的电源管理芯片FR9886。

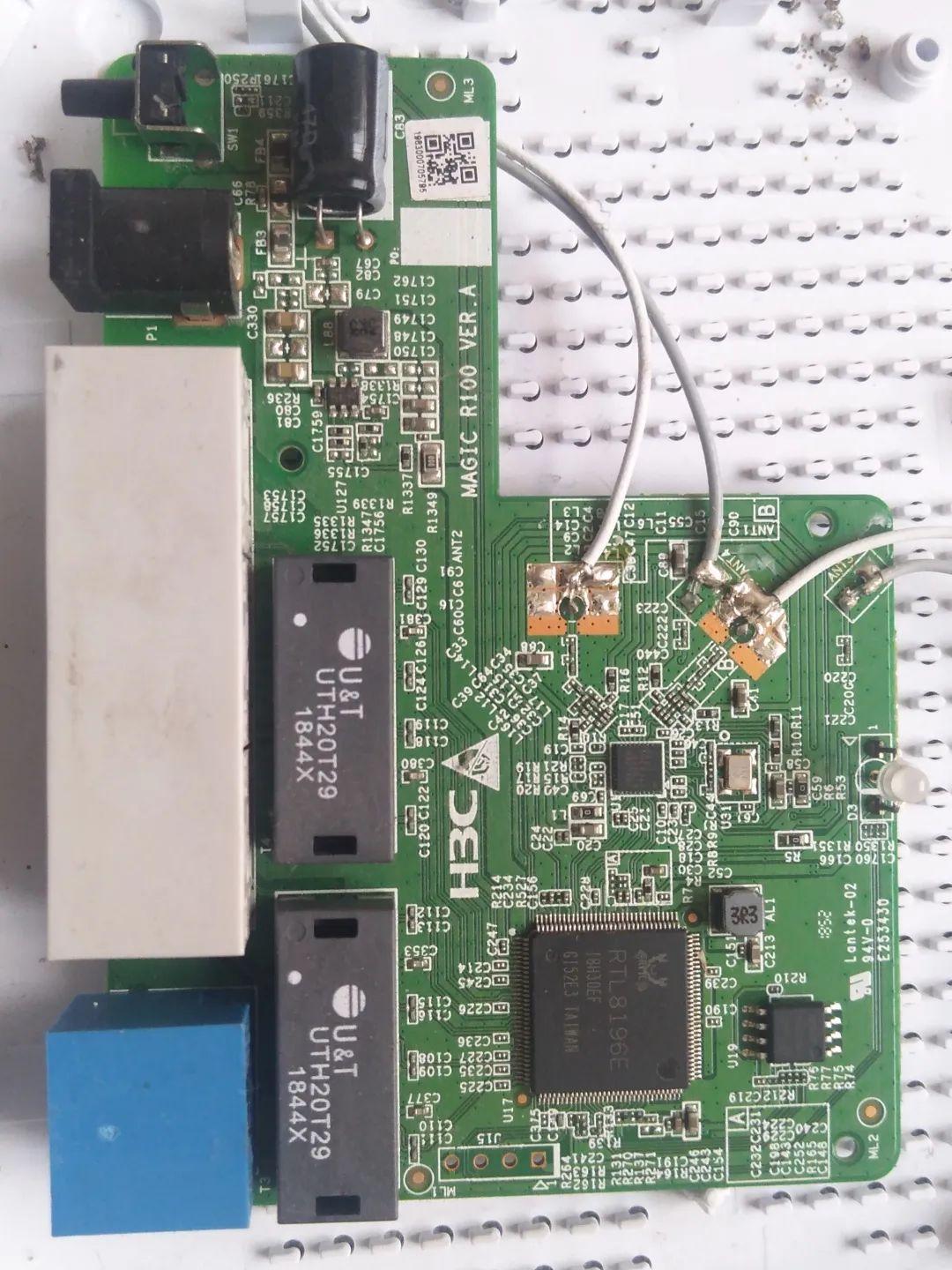

6、新华三R100。

    和腾达同规格螃蟹主控，射频芯片略有不同，是个头变小了的RTL8192FR。主控支持8-32MB集成内存，顶格估计32吧。兆易的4MB容量ROM。网上看到这个型号首发版的拆机，现在这版缩水严重，主板小了一半，外置功放和内存都没了，放一起简直没眼看。停售后又换了个名字叫R180继续卖。

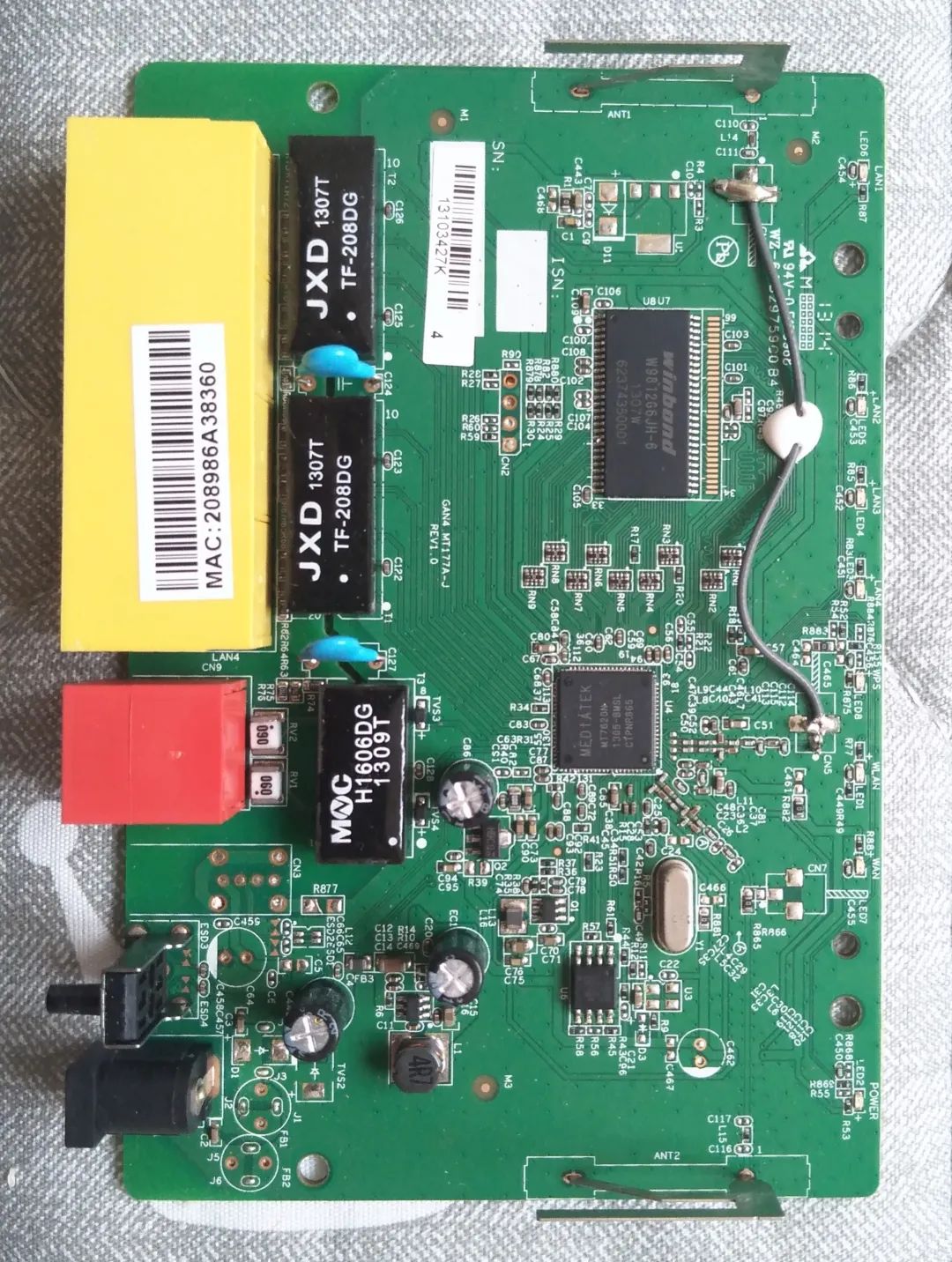

7、中兴E5502。联发科方案，主控芯片MT6720N，华邦16MB内存，旺宏4MB的ROM。上下两片站立的铜片就是天线。

    前面说这货有缺陷，主板翻来覆去仔细观察，没发现明显有烧坏元件，是暗病。鉴于咱一没技术二没设备，就不冒充专家胡说八道了。

    中兴E5600。联发科方案，主控升级成了MT6728NN,华邦32MB内存和4MB的ROM。配置比5502高半档。

    联发科MT7628系列芯片性能基本一致，针对不同产品有几个细分型号。上次水星1200是MT7628AN；325是KN，集成了内存；5600是NN，少俩接口。全系列登场亮相。

    这块主板预留了外置PA和LNA焊接位，内存升级到了32MB，可能本来是为其他更高级型号设计，或者这货本来有外置功放，后来特供减配了。
